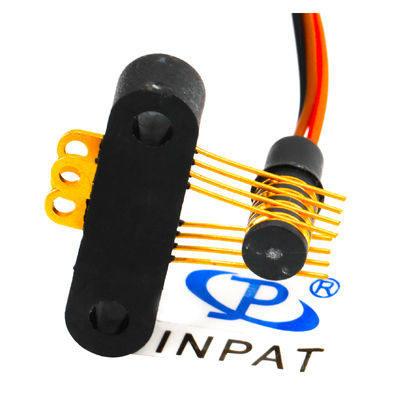

Компактный дизайн отдельного скользящего кольца с 4 схемами и 240 VAC/DC напряжением для гибких систем БПЛА
Подробная информация о продукте
| Напряжение | 240 VAC/DC | Текущий рейтинг | 1-3A |
|---|---|---|---|
| Рабочая влажность | 60% RH или выше | Контактный материал | Золото к золоту |
| Материал корпуса | Драгоценный металл | Количество схем | 4 |
| Устойчивость к изоляции | 50 МОм @ 500 В.Д. | Рабочая скорость | 0-100 rpm |
| Внешний диаметр | Φ2,9 мм | Рабочая температура | -20~ +60°С |
| Диэлектрическая прочность | ≥200 В переменного тока и 50 Гц, между каждой цепью | Электрический шум | 30 мОм мин. |
| Длина свинцового провода | стандарт 250mm | Размер свинца | 32 # посеребренная медь |
| Максимальная скорость | 200 об/мин непрерывно | ||
| Выделить | 4 Кругления отдельно скользящего кольца,240 VAC/DC Сдвижное кольцо напряжения,Компактный ротационный электрический соединитель |
||
Характер продукции
Компактное исполнение, раздельное контактное кольцо, 4 цепи, для гибких систем БПЛА
Обзор продукта
Иногда автономное контактное кольцо в виде «капсулы» непрактично из-за ограничений по размеру системы или ограничений по стоимости. Мы предоставляем контактное кольцо (ротор) и щеточный блок (статор) в виде отдельных компонентов для интеграции заказчиком. Ротор имеет последовательные отдельные кольца вдоль оси вращения в барабанной конфигурации.
Краткие сведения
| Модель | LPS-04 (твердый) |
| Количество цепей | 4 |
| Напряжение | 240 В переменного/постоянного тока |
| Сопротивление изоляции | 50 МОм при 500 В постоянного тока |
| Номинальный ток | 1-3 А |
| Рабочая скорость | 0-100 об/мин |
Основные характеристики
- Конфигурация с 4 цепями
- Скорость до 200 об/мин при непрерывной работе
- Контакты золото-золото для надежной работы
- Стандартная длина проводов 250 мм
- Совместимость с протоколами шины данных
- Доступны варианты герметичных блоков
- Гибкие, цветные, посеребренные провода
- Прецизионные шарикоподшипники превышают требования к сроку службы коммерческих применений
Технические характеристики
| Цепи | 4 цепи | Наружный диаметр (мм) | Φ2.9 |
| Рабочая скорость | 0-100 об/мин | Номинальное напряжение | 240 В переменного/постоянного тока или выше |
| Рабочая температура | -20°C to +60°C | Номинальный ток | 1-3 А |
| Рабочая влажность | 60% относительной влажности или выше | Диэлектрическая прочность | ≥200 В переменного тока при 50 Гц между цепями |
| Сопротивление изоляции | 50 МОм при 500 В постоянного тока | Электрический шум | 30 мОм мин |
| Материал контакта | Золото-золото | Длина провода | Стандартная 250 мм |
| Материал корпуса | Драгоценный металл | Размер провода | 32# посеребренная медь |
Преимущества продукта
- Конструкция с низким крутящим моментом минимизирует бюджет крутящего момента системы
- Компактная занимаемая площадь соответствует требованиям к пространству
- Плавная работа с минимальным электрическим шумом
- Быстрая отгрузка доступна для срочных требований
- Возможность непрерывного вращения на 360°
- Высокая пропускная способность передачи
Информация о компании
JINPAT Electronics специализируется на высококачественных решениях с контактными кольцами с более чем 20-летним опытом работы. Наш завод площадью 12 000 квадратных метров и более 500 сотрудников поддерживают широкий спектр коммерческих, промышленных и военных применений.
Часто задаваемые вопросы
Что такое контактное кольцо?
Электромеханическое устройство, которое передает питание и сигналы между неподвижными и вращающимися конструкциями, устраняя подверженные повреждениям свисающие провода.
Электромеханическое устройство, которое передает питание и сигналы между неподвижными и вращающимися конструкциями, устраняя подверженные повреждениям свисающие провода.
Предлагаете ли вы индивидуальные решения?
Да, наша команда инженеров может разработать индивидуальные контактные кольца, адаптированные к вашим конкретным требованиям.
Да, наша команда инженеров может разработать индивидуальные контактные кольца, адаптированные к вашим конкретным требованиям.
Примечание: Дополнительные решения для продуктов доступны по запросу. Свяжитесь с нами для получения индивидуальных требований.
