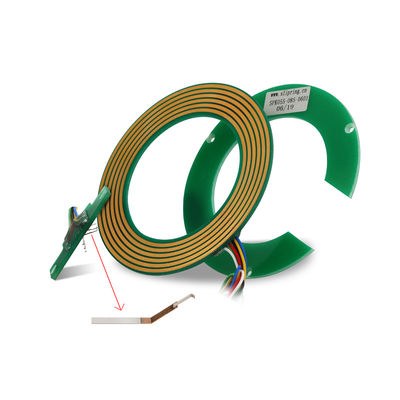

High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Схемы | 2 схемы | Текущий рейтинг | 5A в цепь |
|---|---|---|---|
| Номинальное напряжение | 220VDC/AC | Контактный материал | Драгоценный металл |
| Внутренний диаметр | Φ25 мм | Рабочая скорость | 0 ~ 300 об / мин |
| Диэлектрическая прочность | ≥300 В постоянного тока при 50 Гц (ток), ≥100 В постоянного тока при 50 Гц (сигнал) | Устойчивость к изоляции | 100 МОм при 300 В постоянного тока (ток), 100 МОм при 100 В постоянного тока (сигнал) |
| Жилищный материал | FR-4 | Длина провода | Провод статора: 300 мм, провод ротора: 300 мм |
| Рабочая температура | -20 ° C ~+60 ° C. | Способ установки | Крепится винтами М2. |
| Скорость вращения | Высокий | Толщина | 6 мм |
| Передача сигнала | вращение 360° | ||
| Выделить | 5A Current Rating Pancake Slip Ring,25mm Hole Size Flat Slip Ring,220VDC/AC Voltage Rating LPK Series Slip Ring |
||
Характер продукции
High-Speed 5A Flat Slip Ring with 2 Circuits 25mm Hole Size
Compact Pancake Slip Ring for Current and Signal Transmission
Bargain Price Only in Alibaba
The LPK series pancake slip rings by JINPAT feature an ultra-thin 6mm design, specifically engineered for rotation systems with limited vertical installation space. The innovative copper ring and brush contact configuration around a central hole maximizes space efficiency.
Key Features
- High rotating speed capability
- Reliable contact with lightweight design
- Exceptionally low physical noise operation
- Continuous 360° power and signal transmission
- Stable connection without interference or drops
Product Advantages
- Pre-installed photoelectric encoder
- Choice of solid or hollow shaft options
- Fast delivery service
- Custom engineering solutions available
Technical Specifications
| Electronic & Electrical | Mechanical |
|---|---|
| Circuits: 2 circuits × 5A + 8 signal circuits | Working Speed: 0-300rpm |
| Inner Diameter: Φ25mm | Contact Material: Nobel Metal |
| Working Voltage: 220VDC/AC | Housing Material: FR-4 |
| Dielectric Strength: ≥300VDC@50Hz (Current) ≥100VDC@50Hz (Signal) | Wire Length: Stator/Rotor 300mm each |
| Insulation: 100MΩ@300VDC (Current) 100MΩ@100VDC (Signal) | |
| Environment | Remarks |
| Temperature Range: -20°C to +60°C | Installation: Fixed with M2 screws on customer's flange |
Primary Applications
- Packaging/wrapping machinery
- Semiconductor handling systems
- Industrial machinery
- Exhibit display machinery
- Medical equipment
- Rotary index tables
- Process control equipment
