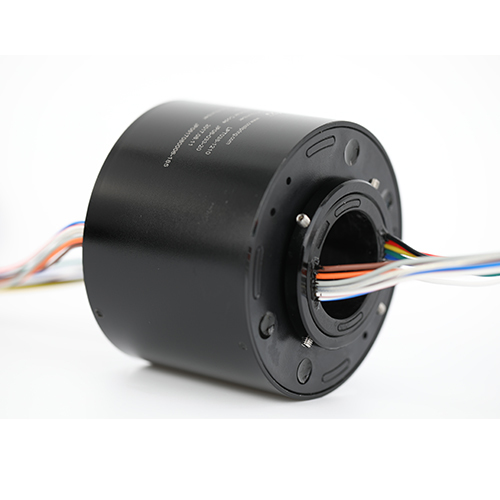

Скользящее кольцо с проходным отверстием 50 мм, 6 цепей, 5 А, 300 об/мин
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Размер отверстия | 50 мм | Схемы | 6 |
|---|---|---|---|
| Ток на цепь | 5A | Рабочая скорость | 0-300rpm |
| Рейтинг напряжения | 380 В переменного/постоянного тока или выше | Контактный материал | Драгоценный металл |
| Внешний диаметр | 119 мм | Рабочая температура | -10 ~ +50 |
| Работая влажность | 60% RH или выше | Диэлектрическая прочность | ≥200В@50Гц между каждой цепью |
| Устойчивость к изоляции | 50MΩ@ 500VDC | Электрический шум | минута 30mΩ |
| Длина свинцового провода | 300 мм (11.811 дюйма) | Жилищный материал | Алюминиевый сплав |
| Крутящий момент | ≤ 9,25 г*м | ||
| Выделить | 50mm через кольцо выскальзывания отверстия,Скользящее кольцо на 6 цепей,5 А |
||
Характер продукции
Высокопроизводительное контактное кольцо - отверстие 50 мм, 6 цепей, 5A
Контактное кольцо LPT050-0605 имеет 6 соединений с током 5A на кольцо. Его сквозное отверстие 50 мм обеспечивает пространство для прокладки гидравлики, пневматики или для установки на концентрическом валу. Используя передовую технологию волокнистых щеток, это контактное кольцо обеспечивает превосходную производительность с несколькими точками контакта на пучок щеток, низким усилием контакта и минимальным износом.
Основные характеристики
- Конструкция со сквозным отверстием 50 мм
- Компактный внешний диаметр 119 мм
- Варианты модульной конфигурации
- Работает с цепями до 20-50 А
- Работает со скоростью до 300 об/мин непрерывно
- Стальные подшипники и обработанный вал/корпус для суровых условий
- Стандартное крепление воротником (фланец опционально)
- Доступны различные варианты выхода проводов
- Стандартные посеребренные кольца (золото опционально)
- Герметичный блок для защиты
- Возможность непрерывного вращения на 360°
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Цепи | 1-24 цепи |
| Рабочая скорость | 0-300 об/мин |
| Рабочая температура | -10°C to +50°C |
| Рабочая влажность | 60% относительной влажности или выше |
| Электрические характеристики | |
| Номинальное напряжение | 380 В переменного/постоянного тока или выше |
| Номинальный ток | 2A/5A/10A/15A на цепь |
| Диэлектрическая прочность | ≥200 В при 50 Гц между каждой цепью |
| Сопротивление изоляции | 50MΩ при 500 В постоянного тока |
| Электрический шум | 30mΩ мин |
| Механические характеристики | |
| Контактный материал | Драгоценный металл |
| Длина провода | Стандартная 300 мм (11,811 дюйма) |
| Материал корпуса | Алюминиевый сплав |
| Крутящий момент | ≤9,25 г*м (справочное значение) |
| Защита | IP50 |
Преимущества производительности
- Эффективная передача сигналов управления и данных
- Технология волокнистых щеток обеспечивает работу без технического обслуживания (не требуется смазка)
- Модульная конструкция позволяет настраивать с помощью стандартных методов производства
- Доступны пользовательские конфигурации для конкретных требований применения
Типичные области применения
- Упаковочное и оберточное оборудование
- Системы обработки полупроводников
- Оборудование промышленной автоматизации
- Оборудование для демонстрации экспонатов
- Медицинское диагностическое оборудование
- Поворотные делительные столы
- Системы управления технологическими процессами
- Системы аварийного освещения
- Робототехника и машины для паллетирования
- Башни тяжелого оборудования и кабельные барабаны
Информация о производителе
- Производственный объект площадью более 12 000 квадратных метров
- Более 500 квалифицированных сотрудников
- Признан национальным высокотехнологичным предприятием
- Владелец 69 технологических патентов
- Глобальное партнерство с ведущими промышленными фирмами
- Более 10 000 успешных проектов в различных отраслях
- Основана в 1996 году с более чем 20-летним опытом исследований и разработок
- Доступны индивидуальные инженерные решения
- Быстрая доставка стандартной продукции
Часто задаваемые вопросы
Что такое контактное кольцо?
Контактное кольцо - это электромеханическое устройство, которое обеспечивает передачу энергии и электрических сигналов между неподвижными и вращающимися конструкциями. Оно устраняет необходимость в свисающих проводах во вращающихся системах, улучшая механические характеристики и упрощая работу.
Какие типы контактных колец вы предоставляете?
- Электрические контактные кольца (капсульные, со сквозным отверстием, миниатюрные)
- Сигнальные контактные кольца (USB, оптоволоконные, высокочастотные)
- Пневматические/гидравлические поворотные соединения
- Индивидуальные инженерные решения
- Модели массового производства
Как мне выбрать подходящее контактное кольцо?
Выбор требует подробной информации о рабочих параметрах вашего приложения, включая количество цепей, требования к напряжению/току, рабочую скорость и конфигурацию монтажа. Наша инженерная команда может помочь с правильным выбором или индивидуальным проектированием.
Предоставляете ли вы индивидуальные решения для контактных колец?
Да, наша инженерная команда может разработать индивидуальные решения, адаптированные к вашим конкретным требованиям. Мы предлагаем бесплатные консультации и услуги по проектированию для специализированных приложений.
