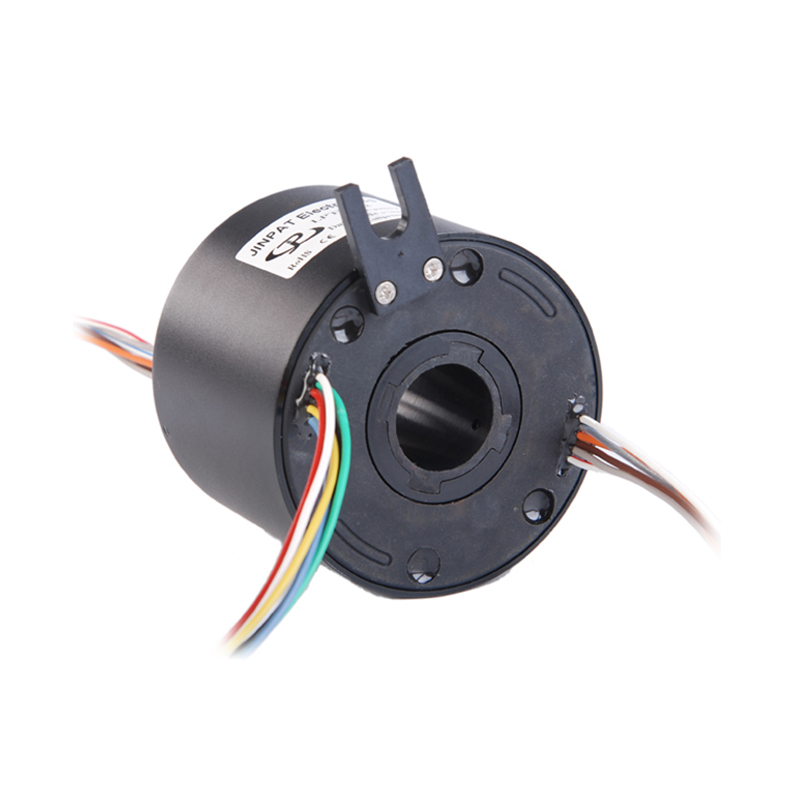

70 мм через спускное кольцо 6 цепей 10А на кольцо

  • 70mm Through Bore Slip Ring 6 Circuits 10A per Ring
Место происхождения Гуандун, Китай
Фирменное наименование JINPAT
Номер модели LPT070-0615
Количество мин заказа 1
Цена $166-200

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Размер отверстия 70 мм Количество схем 6 цепей
Ток на схему 10 a Операционная скорость 0-400 оборотов в минуту
Рабочая температура -20℃ к +60℃ Рабочая влажность RH 60% или высокая
Показатель напряжения 380 Вт переменного тока или выше Диэлектрическая прочность ≥ 800 В @ 50 Гц
Сопротивление изоляции 50 МОм @500 В пост. тока Электрический шум ≤ 30 мΩ
Контактный материал Драгоценный металл Длина свинцового провода 300 мм
Housing Material Сплав алюминия Класс защиты IP44 или высокая
Крутящий момент ≤ 9,25 г*м
Выделить

70mm через кольцо выскальзывания скважины

,

6 сдвигающихся колец 10А

,

Через отверстие скользящего кольца 10А
Характер продукции
Проходное скользящее кольцо - 15A 38 мм 6 каналов с отверстием
Атрибуты продукта
Тип Электронные аксессуары
Модель Проходное скользящее кольцо
Размер отверстия 70 мм
Количество каналов 6 каналов (10A на кольцо или маршрутизация сигнала)
Крутящий момент Меньше 9,25 г*м (для справки)
Обзор продукта

Это высокопроизводительное проходное скользящее кольцо имеет отверстие 70 мм для прокладки гидравлики, пневматики или установки концентрического вала. Используя передовую технологию щеточного волокна, оно предлагает несколько точек контакта на пучок щеток с низким усилием контакта и скоростью износа.

Основные характеристики
Каналы 6 каналов (модуль 1-24 канала опционально)
Рабочая скорость 0-400 об/мин
Рабочая температура -20℃ to +60℃
Рабочая влажность 60% относительной влажности или выше
Номинальное напряжение 380 В переменного/постоянного тока или выше
Номинальный ток 10A на канал (2A/5A/15A опционально)
Диэлектрическая прочность ≥800 В при 50 Гц между каждым каналом
Сопротивление изоляции 50MΩ при 500 В постоянного тока
Электрический шум ≤30mΩ мин
Контактный материал Драгоценный металл
Длина провода Стандартная 300 мм (11,811 дюйма)
Материал корпуса Алюминиевый сплав
Защита IP44 или выше
70 мм через спускное кольцо 6 цепей 10А на кольцо 0
Основные особенности
  • Конструкция с проходным отверстием 70 мм
  • Компактный внешний диаметр 135 мм
  • Модульная конструкция с гибкими конфигурациями каналов
  • Поддерживает каналы до 20-50 ампер
  • Непрерывная работа со скоростью до 400 об/мин
  • Стальные подшипники и обработанный вал для суровых условий
  • Стандартное крепление на воротнике с опциональным фланцевым креплением
  • Доступны различные варианты выхода проводов
  • Стандартные посеребренные кольца (золотое покрытие опционально)
  • Герметичный блок для защиты
Технические преимущества
  • Совместимость с протоколами шины данных
  • Длительный срок службы без технического обслуживания, не требуется смазка
  • Непрерывное вращение на 360° для передачи питания, сигнала и жидкости
  • Настраивается для конкретных условий окружающей среды
  • Технология щеточного волокна для надежной работы
  • Модульная конструкция для гибких конфигураций
70 мм через спускное кольцо 6 цепей 10А на кольцо 1 70 мм через спускное кольцо 6 цепей 10А на кольцо 2
Информация о производителе

JINPAT Electronics специализируется на высококачественных решениях для скользящих колец с:

  • Производственный объект площадью 12 000 квадратных метров с более чем 500 сотрудниками
  • Национальная сертификация высоких и новых технологий с 69 патентами
  • Более 20 лет опыта исследований, разработок и производства с 1996 года
  • Более 10 000 успешных проектов для гражданских, военных и коммерческих применений
  • Глобальные партнерства с крупными предприятиями
Часто задаваемые вопросы
Что такое скользящее кольцо?

Скользящее кольцо - это электромеханическое устройство, которое позволяет передавать питание и электрические сигналы от стационарных к вращающимся конструкциям, улучшая механические характеристики и устраняя свисающие провода.

Какие типы скользящих колец доступны?

Мы предлагаем электрические скользящие кольца, сигнальные скользящие кольца, пневматические/гидравлические вращающиеся соединения и индивидуальные решения для различных применений.

Предлагаете ли вы индивидуальные решения?

Да, наша команда инженеров может разработать индивидуальные решения для скользящих колец на основе ваших конкретных требований к каналам, напряжению, скорости и монтажу.
