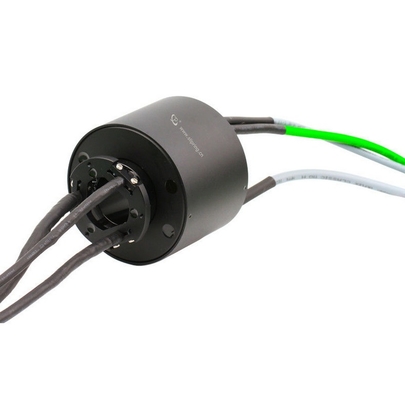

15 Круговая сеть через отверстие Ethernet Слип-Ринг для питания и сигнала
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Цепи | 15 цепей | Операционная скорость | 0-300rpm |
|---|---|---|---|
| Показатель напряжения | 380VAC/24VAC | Электрический шум | минута 70mΩ |
| Рабочее напряжение | 380VAC/24VAC | Диэлектрическая прочность | ≥1000V@50Hz ((текущий), 300V@50Hz ((сигнал) |
| Сопротивление изоляции | 500MΩ при 500В постоянного тока (ток), 100MΩ при 300В постоянного тока (сигнал) | Через скважину | Φ38.1mm |
| Контактный материал | Драгоценный металл | Housing Material | Сплав алюминия |
| Длина провода | Ротор: 3000 мм, Статор: 1000 мм | Температурный диапазон | -20°C~+60°C |
| Влажность | ≤60%RH | Рейтинг ИС | IP50 |
| Размер провода | Lapp 10019917 провод/ Lapp 0028892 провод Simens Провода (6XV1840-2AH10) | ||
| Выделить | 15 схема через сдвижное кольцо отверстия,Ethernet-слип-ринг для питания,через сигнал кольца скольжения отверстия |
||
Характер продукции
Скользящее кольцо с проходным отверстием Ethernet на 15 цепей, передача тока и сигнала
Атрибуты продукта
| Атрибут | Значение |
|---|---|
| Тип | Электронные аксессуары |
| Цепи | 15 цепей |
| Рабочая скорость | 0-300 об/мин |
| Номинальное напряжение | 380 В переменного тока / 24 В переменного тока |
| Электрический шум | 70 мОм Мин |
Обзор продукта
Выгодная цена только на Alibaba
Скользящее кольцо серии LPT038 представляет собой стандартное токопроводящее скользящее кольцо с проходным отверстием, с несколькими каналами и вариантами тока.
- Вращение на 360 градусов, удовлетворяющее гибридную передачу питания и сигнала
- Передовая технология щеток из волокна обеспечивает низкое трение, низкое контактное сопротивление, отсутствие трения и отсутствие необходимости в техническом обслуживании
- Стандартизированный, модульный дизайн с отработанной технологией для быстрого реагирования на рыночный спрос
Применения
- Оборудование для управления технологическими процессами
- Аварийное освещение, робототехника, машины для укладки на поддоны
- Башни тяжелого оборудования или кабельные барабаны
- Упаковочное/оберточное оборудование
- Медицинское оборудование
- Поворотные делительные столы
- Системы обработки полупроводников
- Промышленное оборудование
- Выставочное оборудование
- Высокоскоростные камеры
Технические характеристики
| Цепи | 5 цепей × сигнал RS422, 6 цепей × 5A, 4 цепи × Ethernet |
| Рабочее напряжение | 380 В переменного тока / 24 В переменного тока |
| Диэлектрическая прочность | Между цепями ≥1000 В при 50 Гц (ток), 300 В при 50 Гц (сигнал) |
| Изоляция | 500 МОм при 500 В постоянного тока (ток), 100 МОм при 300 В постоянного тока (сигнал) |
| Электрический шум | ≤70 мОм (50 об/мин) |
| Рабочая скорость | 0~300 об/мин |
| Проходное отверстие | Φ38,1 мм |
| Контакт | Драгоценный металл |
| Корпус | Алюминиевый сплав |
| Размер провода | Провод Lapp 10019917 / провод Lapp 0028892 Провода Simens (6XV1840-2AH10) |
| Длина провода | Ротор: 3000 мм, статор: 1000 мм |
| Температура | -20°C~+60°C |
| Влажность | ≤60% относительной влажности |
| Степень защиты IP | IP50 |
Конкурентные преимущества
- Компактный дизайн для соответствия жестким ограничениям по пространству
- Низкий крутящий момент минимизирует бюджет крутящего момента системы
- Быстрая доставка
- Длительный срок службы
Инструкции по установке
Корпус скользящего кольца не должен использоваться для подшипников, а провод не должен подвергаться внешнему тянущему усилию. При установке ротор и статор не следует жестко соединять. Мы рекомендуем закрепить скользящее кольцо на вращающемся валу четырьмя установочными винтами, вставить деталь защиты от вращения и совместить провод, чтобы избежать помех или поломки. Скользящие кольца - это прецизионные электрические компоненты - в суровых условиях добавьте защитные меры или рассмотрите возможность изготовления скользящего кольца на заказ с более высокой степенью защиты.
Преимущества компании
- Объект площадью 12 000 квадратных метров с более чем 500 сотрудниками
- Лауреат Национальной премии в области высоких и новых технологий с 69 патентами
- Долгосрочное партнерство с глобальными предприятиями и мировыми агентами
- Более 10 000 успешных проектов для гражданских, военных, коммерческих и промышленных применений
- Основана в 1996 году с более чем 20-летним опытом производства и исследований и разработок
- Бесплатные индивидуальные решения для скользящих колец для различных требований к оборудованию
- Возможности быстрой доставки
Типичные области применения
Информация о компании
Часто задаваемые вопросы
1. Что мы делаем?
Мы специализируемся на разработке, проектировании и производстве высококачественных скользящих колец, предлагая различные решения для вращающихся систем.
2. Что такое скользящее кольцо?
Скользящее кольцо - это электромеханическое устройство, которое обеспечивает передачу энергии и электрических сигналов от стационарных к вращающимся конструкциям. Оно улучшает механические характеристики, упрощает работу системы и исключает провода, подверженные повреждениям, в подвижных соединениях.
3. Какие виды скользящих колец мы предлагаем?
- Электрические скользящие кольца (капсульные, с проходным отверстием, миниатюрные)
- Сигнальные скользящие кольца (USB 2.0/3.0, волоконно-оптические поворотные соединения, высокочастотные)
- Пневматические/гидравлические поворотные соединения
- Индивидуальные скользящие кольца
- Серии большого объема
4. Как выбрать скользящее кольцо?
Выбор требует подробной информации о рабочих параметрах вашего приложения, включая общее количество цепей, напряжение/амперы на цепь, рабочую скорость и тип монтажа. Свяжитесь с нами для получения помощи в разработке индивидуальных/модифицированных решений.
5. Предлагаете ли вы скользящие кольца на заказ?
Да, наши инженеры разработают идеальные решения для ваших конкретных потребностей. Свяжитесь с нами, чтобы начать свой проект скользящего кольца на заказ.
