2-канальное коаксиальное вращающее соединение 50Ω/75Ω для CCTV Pan Tilt

  • 2-Channel Coaxial Rotary Joint 50Ω/75Ω for CCTV Pan Tilt
Место происхождения Гуандун, Китай
Фирменное наименование JINPAT
Номер модели LPCC-02
Количество мин заказа 1
Цена $53

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Специфический импеданс 50Ω/75Ω Операционная скорость 0-100 rpm
Рабочая температура -40°C ~ +80°C Рабочая влажность 60% RH или выше
Диапазон частот DC-3GHz Сила средней нагрузки 100 Вт @ DC-2 ГГц 60 Вт @ DC-3 ГГц
Сопротивление изоляции ≥ 100MΩ@500VDC Диэлектрическая прочность ≥ 1000V@50GHz
потеря вставки < 1,5 дБ@3 ГГц Взрыв 1.8 MAX
КСВ ВАУ 0Максимально.1 дБ Фаза WOW 1°
Сила тяги 10N Housing Material Медь/цинковая облицовка
Длина кабеля 250 мм
Выделить

2-канальный коаксиальный вращающийся соединение

,

Коаксиальное вращающееся соединение 50Ω для видеонаблюдения

,

75Ω наклон наклона
Характер продукции
2-канальное коаксиальное вращающееся соединение с контактным кольцом, работающее плавно и надежно, для CCTV Pan Tilt
Характеристики продукта
Атрибут Значение
Тип Электронные аксессуары
Удельное сопротивление 50 Ом/75 Ом
Рабочая скорость 0-100 об/мин
Рабочая температура -40°C ~ +80°C
Рабочая влажность 60% относительной влажности или выше
Описание продукта

Коаксиальное вращающееся соединение RF представляет собой компонент механико-электрической интеграции, устанавливаемый на кабели или приборы для передачи или разрыва электрических соединений, обеспечивая при этом вращение.

Основные характеристики
  • Контактные детали из редкого металла с прочным золотым покрытием для повышения долговечности
  • Долговечная конструкция контактного кольца с антиоксидантом обеспечивает увеличенный срок службы
  • Точно спроектированная контактная пара для надежной передачи сигнала
  • Компактный дизайн с низкими требованиями к крутящему моменту
  • Возможность передачи с высокой пропускной способностью при низком электрическом шуме
  • Доступно для быстрой отгрузки для удовлетворения срочных требований
Технические параметры
Диапазон частот DC-3 ГГц
Средняя мощность нагрузки 100 Вт при DC-2 ГГц / 60 Вт при DC-3 ГГц
Сопротивление изоляции ≥100 МОм при 500 В постоянного тока
Диэлектрическая прочность ≥1000 В при 50 ГГц
Вносимые потери <1,5 дБ при 3 ГГц
КСВН 1,8 макс.
Материал корпуса Латунь/цинковое покрытие
Материал контакта Золото к золоту
Степень защиты IP IP40
Доступные опции
  • Доступны высокоскоростные версии
  • Варианты металлического корпуса
  • Конфигурации высокой степени герметичности
  • Пользовательские диапазоны частот
  • Различные типы штекеров для проводов
Применения
  • Прецизионные приборы и измерительное оборудование
  • Военные системы вооружения
  • Оборудование для управления промышленными процессами
  • Индексные столы и поворотные платформы
  • Крепления для камер видеонаблюдения с панорамированием/наклоном
  • Робототехника и системы автоматизации
  • Выставочное и демонстрационное оборудование
  • Медицинское диагностическое оборудование
  • Авиационные и аэрокосмические приборы
Изображения продукта

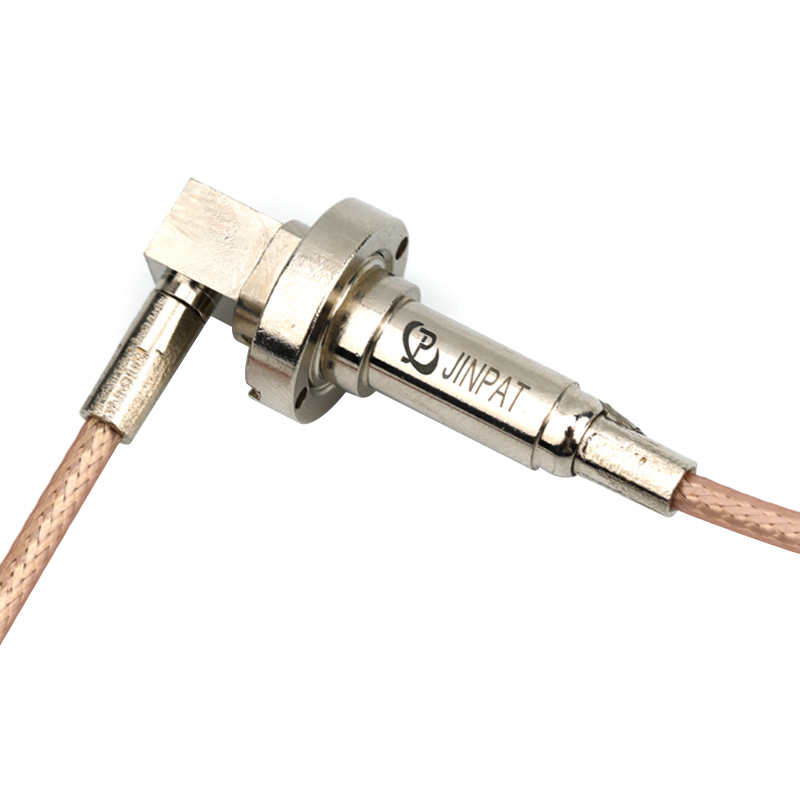

2-канальное коаксиальное вращающее соединение 50Ω/75Ω для CCTV Pan Tilt 0
2-канальное коаксиальное вращающее соединение 50Ω/75Ω для CCTV Pan Tilt 1
2-канальное коаксиальное вращающее соединение 50Ω/75Ω для CCTV Pan Tilt 2
2-канальное коаксиальное вращающее соединение 50Ω/75Ω для CCTV Pan Tilt 3
