30 Круговая капсула Слиповый кольцо 2А Золотые контакты 300 оборотов в минуту
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Рабочая скорость | 0-300 оборотов в минуту | Total Circuits | 30 |
|---|---|---|---|
| Текущий рейтинг | 2 amps в цепь | Контактный материал | Золото к золоту |
| Длина свинца | Стандарт 250 mm (9.843inch) | Электрический шум | 1mΩMin |
| Применение | медицинское оборудование. | Insulation Resistance | 100 MΩ @ 500 VDC |
| Выделить | Кольцо выскальзывания капсулы оборудования CCTV,Кольцо выскальзывания капсулы FCC RoHS,Электрическое кольцо выскальзывания IP40 |
||
Характер продукции
Высокоскоростное капсульное скольжение IP40 низкий электрический шум для оборудования видеонаблюдения
Спецификации продукции
| Атрибут | Стоимость |
|---|---|
| Скорость работы | 0-300 оборотов в минуту |
| Общие схемы | 30 |
| Нынешний рейтинг | 2 ампера на схему |
| Контактный материал | Золото в золото |
| Продолжительность | Стандартные 250 мм (9,843 дюйма) |
| Электрический шум | 1 мΩмин |
| Применение | Медицинское оборудование |
| Сопротивление изоляции | 100 MΩ @ 500 VDC |
Описание продукта

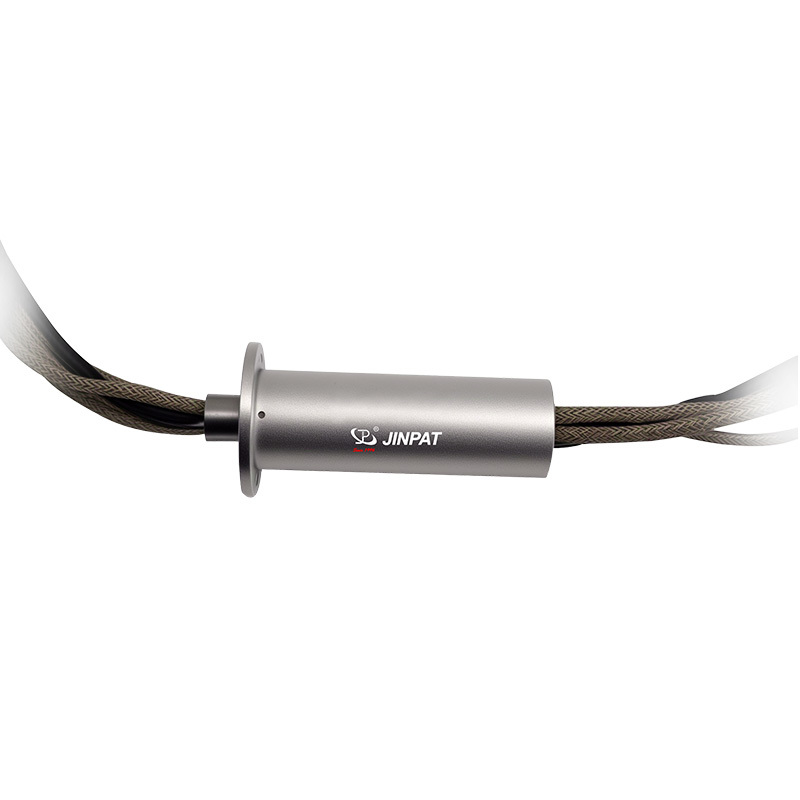

Капсула LPC-30T с скользящим кольцомпредназначен для электромеханических систем, требующих непрерывного вращения при передаче мощности или данных между стационарными и вращающимися конструкциями.Также известные как вращающиеся электрические интерфейсы или электрические вращающиеся соединения, эти скользящие кольца повышают производительность системы, одновременно упрощая конструкцию и предотвращая повреждения во время вращения.
Основные преимущества
- Низкий крутящий момент минимизирует бюджет крутящего момента системы
- Компактный дизайн для ограниченных пространственных приложений
- Плавная и надежная работа
- Низкий уровень электрического шума для чувствительного оборудования
- Быстрая доставка для срочных требований
- Возможность непрерывного вращения на 360°
- Высокая пропускная способность
Технические спецификации
| Электроника и электричество | Механические | ||
|---|---|---|---|
| Схемы | В общей сложности 30 CKT | Рабочая скорость | 0 ~ 300 оборотов в минуту |
| Подробности | 30х2А | Внутренний диаметр | ¥6.4 ~ ¥1.5 |
| Номинальное напряжение | 0~240В переменный ток / постоянный ток | Контактный материал | Золото в золото |
| Диэлектрическая прочность | ≥ 500VAC@50Hz ((P) ≥ 100VAC@50Hz ((S) | Жилой материал | Сплав алюминия |
| Сопротивление изоляции | ≥ 100MΩ@500VDC ((P) ≥ 10MΩ@100VDC ((S) | Длина свинцового провода | Статор: 250±5 мм Ротор: 250±5 мм |
| Экология | Примечания | ||
| Рабочая температура | -20°C~+60°C | Применение | / |
| Рабочая влажность | ≤ 60% RH | Прочие | / |
| ИП | IP40 | Примечание: "P" означает мощность, "S" - сигнал. | |
Пример применения
Исследования случаев клиентов
О JINPAT
Имея 30-летний опыт в производстве слиповых колец, JINPAT работает на площади 7000 квадратных метров с профессиональной командой исследований и разработок, передовым производственным оборудованием и 300 квалифицированными сотрудниками.Наши кольца признаны ведущими брендами в Европе и Северной Америке..
Наше передовое техническое оборудование и высокоточные испытательные приборы позволяют нам удовлетворять различные требования клиентов с прочными, надежными продуктами по различным спецификациям.
Часто задаваемые вопросы
Что такое кольцо и как оно работает?
Слип-ринг - это электромеханическое устройство, которое позволяет передавать мощность, электрические сигналы или данные от стационарной структуры к вращающемуся компоненту.Он состоит из проводящих колец и кистей., позволяющий непрерывное вращение на 360° без замыкания проводов. Необходимо в системах, требующих неограниченного вращения при сохранении электрического соединения, таких как радиолокационные системы, вращающиеся платформы,и роботизированные руки.
Как выбрать подходящее кольцо?
Ключевые факторы отбора включают:
- Количество и тип схем (мощность, сигнал, данные, волоконно-оптические, радиочастотные)
- Наименование тока и напряжения
- Скорость вращения и срок службы
- Требования к установке (проницаемый, капсульный, установленный на фланце)
- Условия окружающей среды (температура, влажность, степень ИП)
Предлагаете ли вы электрические сдвижные кольца и комбинированные сборки жидкостных вращательных соединений?
Да, JINPAT предоставляет комплексные решения, объединяющие электрические скользящие кольца с пневматическими или гидравлическими вращающимися соединениями в отдельных сборах для одновременной передачи энергии, сигналов, жидкостей,и газовМы также предлагаем волоконно-оптические вращающиеся соединения (FORJ) для высокоскоростной передачи данных и высокочастотные вращающиеся соединения (HFRJ) для передачи RF / микроволновых сигналов,доступны как стандартные модели или полностью индивидуальные решения.
В каких отраслях промышленности обычно используются скользящие кольца JINPAT?
Наши продукты обслуживают различные отрасли, в том числе:
- Аэрокосмическая и оборонная промышленность (радиолокационные системы, антенны, нацеленность)
- Медицинское оборудование (КТ-сканеры, хирургические роботы)
- Энергия ветра (системы управления наклоном)
- Автоматизация и робототехника (ворачивающиеся платформы, роботизированные руки)
- Морская техника (краны, экскаваторы, нефтяные платформы)
- Трансляция и видеонаблюдение (камеры с наклоном, гимбалы)
Сколько длится обычная жизнь кольца для скольжения?
Срок службы варьируется от нескольких миллионов до 200 миллионов вращений, в зависимости от:
- Скорость вращения и рабочий цикл
- Электрическая нагрузка и тип сигнала
- Рабочая среда (пыль, влага, вибрации)
- Качество материала и дизайн контакта щетки
