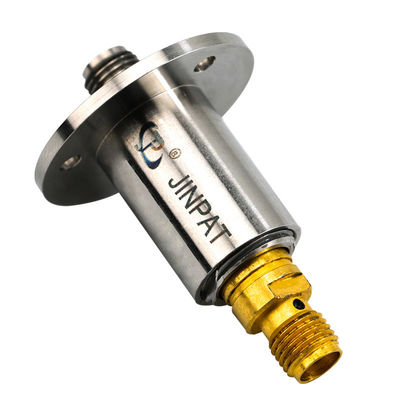

Одноканальное сдвижное кольцевое вращательное соединение с диапазоном частот от постоянного тока до 18 ГГц и корпусом из нержавеющей стали
Подробная информация о продукте
| Диапазон частот | DC до 18 GHz | Пиковая сила, максимальная | W 1500 @ 1 GHz |
|---|---|---|---|
| Участок ВАУ (градусы максимальные) | 1 ° | Вносимая потеря, ВАУ | 0,04 dB |
| Уровень защиты IP | IP 60 согласно с EN 60529 | Материал корпуса | Нержавеющая сталь |
| Материал контакт | Бериллий медь | Приложение | Башенки корабля |
| Выделить | соединение кольца выскальзывания роторное,Соединение коаксиала роторное,Кольцо выскальзывания одиночного канала |
||
Характер продукции
Одноканальное скользящее контактное кольцо/вращающееся соединение от постоянного тока до 18 ГГц
Легкий дизайн с контактами из бериллиевой меди
Коаксиальные ВЧ разъемы являются важными компонентами, устанавливаемыми на кабели или приборы для установления или разрыва электрических соединений в линиях передачи. Являясь продуктами механической и электрической интеграции, они обеспечивают экономичное и легкодоступное решение для компактных сквозных конфигураций.
Идеальные области применения
- Видеосистемы (видеонаблюдение CCTV)
- Оборудование для робототехники и автоматизации
- Кабельные катушки и системы намотки
- Медицинское диагностическое оборудование
- Упаковочное оборудование
Технические характеристики радиочастот
| Параметр | Спецификация |
|---|---|
| Тип интерфейса | SMA Female (50 Ом) |
| Стиль | I тип |
| Диапазон частот | от постоянного тока до 18 ГГц |
| Пиковая мощность, максимальная | 1500 Вт при 1 ГГц |
| Средняя мощность, максимальная | 200 Вт при 1 ГГц 70 Вт при 12 ГГц 50 Вт при 18 ГГц |
| КСВН, максимальный | 1.20 при 0–6 ГГц 1.25 при 6–12 ГГц 1.30 при 12–18 ГГц |
| КСВН WOW | 0.03 |
| Вносимые потери, максимальные | 0.25 дБ при 0–6 ГГц 0.30 дБ при 6–12 ГГц 0.40 дБ при 12–18 ГГц |
| Вносимые потери WOW | 0.04 дБ |
| Фаза WOW (максимум в градусах) | 1° |
Механические и экологические характеристики
| Параметр | Спецификация |
|---|---|
| Максимальная скорость вращения | 100 об/мин |
| Ожидаемый срок службы, минимальный | 5 * 10⁶ оборотов |
| Пусковой момент | 1 Нсм, максимум |
| Непрерывный вращающий момент | 1 Нсм, максимум |
| Максимальная осевая нагрузка на интерфейс | ±5 Н |
| Максимальная радиальная нагрузка на интерфейс | ±5 Н |
| Материал корпуса | Нержавеющая сталь |
| Материал контакта | Бериллиевая медь |
| Приблизительный вес | 11.5 г |
| Маркировка | Клейкая этикетка |
| Диапазон рабочих температур | -40 to +70℃ |
| Диапазон температур хранения | -50 to +70℃ |
| Максимальная рабочая влажность (без конденсации) | 85% |
| Максимальная влажность при хранении | 95% |
| Уровень защиты IP | IP 60 по EN 60529 |
Документация по продукту
Чертеж - Механические характеристики
Пример применения - Реализация в реальном мире
