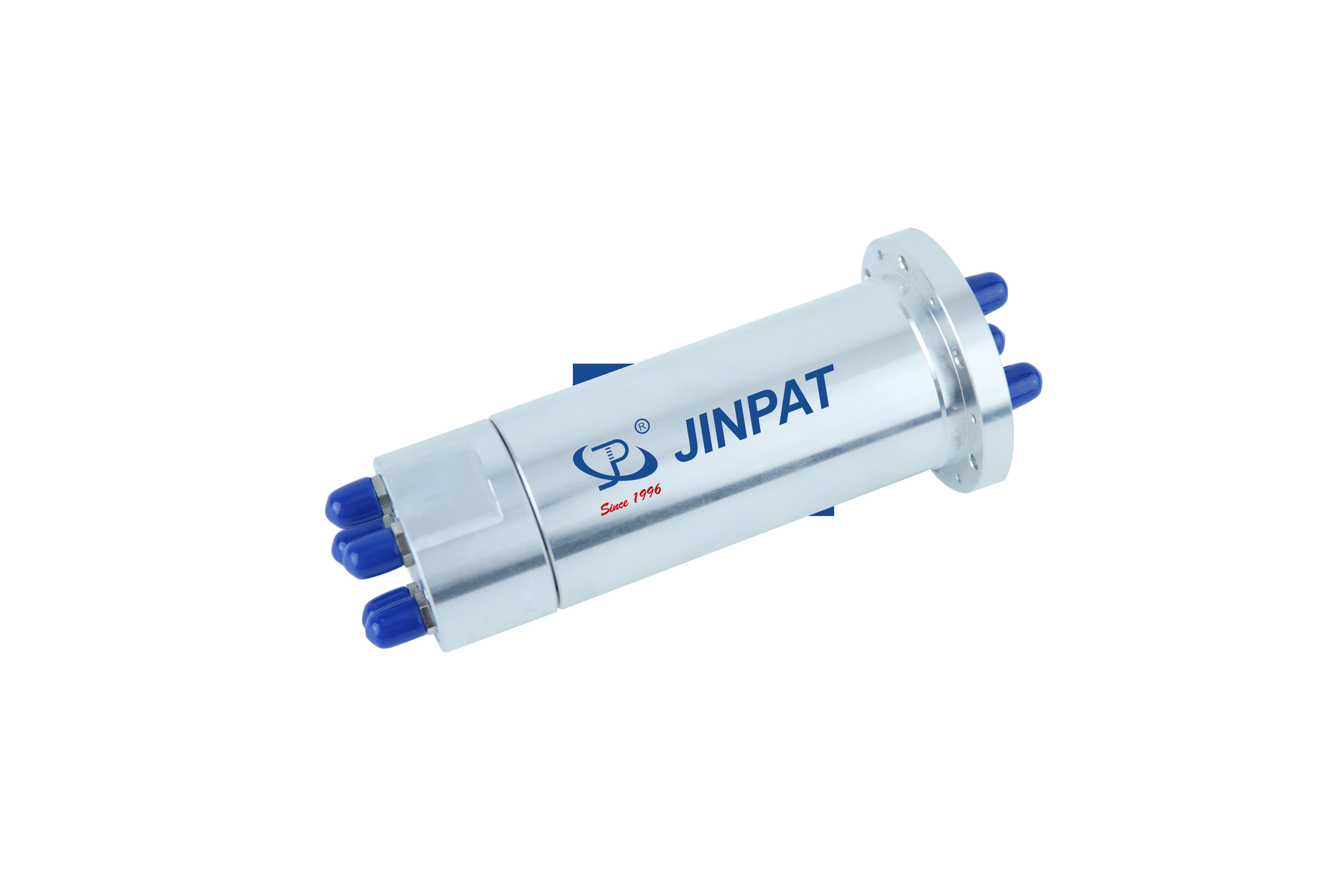

5-канальное высокочастотное скольжение 5,25 ГГц IP40 30 оборотов в минуту

  • 5-Channel High-Frequency Slip Ring 5.25GHz IP40 30rpm
Место происхождения Китай
Фирменное наименование JINPAT
Сертификация ISO9001.ISO14000.CE.UL.FCC.RoHS
Номер модели LPFO-05D
Количество мин заказа 1 шт.
Цена negotiable
Упаковывая детали Стандарт/по запросу
Время доставки 2 недели АРО
Условия оплаты ТТ/КК/ПайПал
Поставка способности 500 штук в неделю

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Спецификации Канал CH1-CH5 Срок службы,мин 5 миллионов революции
Материал корпуса Сплав алюминия Окончание поверхности корпуса Проводная оксидация
Уровень защиты ИС IP40 Уровень защиты IP IP40
Крутящий момент 0.1 нм Изоляция 55 дБ
Выделить

Высокочастотное кольцо выскальзывания IP40

,

30 оборотов в минуту высокочастотного скольжения
Характер продукции
5-канальное высокочастотное скользящее кольцо IP40 30 об/мин 5,25 ГГц
Обзор продукта

LPHF-05D - это компактное высокопроизводительное вращающееся ВЧ-соединение, разработанное JINPAT, предназначенное для применений, требующих стабильной высокочастотной передачи сигнала в динамичных условиях. Поддерживая до 5,25 ГГц по 5 независимым каналам, оно обеспечивает эффективную передачу данных и энергии в системах с ограниченным пространством и высокой надежностью.

Основные атрибуты
Атрибут Значение
Характеристики канала CH1-CH5
Срок службы, мин. 5 миллионов оборотов
Материал корпуса Алюминиевый сплав
Покрытие поверхности корпуса Проводящее окисление
Уровень защиты IP IP40
Крутящий момент 0,1 Нм
Изоляция 55 дБ
5-канальное высокочастотное скольжение 5,25 ГГц IP40 30 оборотов в минуту 0
Особенности продукта
  • Поддержка высоких частот: Обеспечивает передачу ВЧ-сигналов до 5,25 ГГц, идеально подходит для мониторинга в реальном времени и высокоскоростного обмена данными.
  • Защита от электромагнитных помех/радиочастотных помех: Усовершенствованное экранирование и фильтрация обеспечивают стабильную работу в шумных условиях.
  • Многоканальный дизайн: 5 каналов для одновременной передачи ВЧ-сигналов и питания, оптимизирующие интеграцию системы.
  • Прочная конструкция: Прецизионная обработка с использованием высокопрочных сплавов для долгосрочной надежности при непрерывном вращении.
  • Быстрая настройка: Поддерживает 12 типов разъемов (SMA, N, BNC и т. д.) с быстрыми, индивидуальными решениями.
  • Гибридная интеграция: Может быть объединен с электрическими скользящими кольцами для смешанных потребностей в передаче сигналов и питания.
Типичные области применения
  • Системы видеонаблюдения высокой четкости
  • Медицинское инженерное оборудование
  • Радарные системы
  • Системы радиоэлектронной борьбы
  • Системы спутниковой связи
  • Высококлассная робототехника
  • Электрооптический контейнер
Для интегрированных решений с электрическими скользящими кольцами или дополнительными требованиями к передаче сигнала, пожалуйста, свяжитесь с нами для получения индивидуального решения, адаптированного к вашим потребностям.
5-канальное высокочастотное скольжение 5,25 ГГц IP40 30 оборотов в минуту 1
Технические характеристики
Канал CH1 CH2 CH3 CH4 CH5 Пусковой момент 0,3 Нм
Тип интерфейса SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) Крутящий момент 0,1 Нм
Тип I I I I I Скорость вращения, макс. 30 об/мин
Диапазон частот DC-5.25GHz DC-5.25GHz DC-5.25GHz DC-5.25GHz DC-5.25GHz Срок службы, мин. 5 миллионов оборотов
Пиковая мощность, макс. 200 Вт 200 Вт 200 Вт 200 Вт 200 Вт Материал корпуса Алюминиевый сплав
Средняя мощность 10 Вт 10 Вт 10 Вт 10 Вт 10 Вт Покрытие поверхности корпуса Проводящее окисление
КСВН, макс. 2.0 2.0 2.0 2.0 2.5 Вес, прибл. 0,5 кг
КСВН WOW 0,1 0,3 0,3 0,3 0,3 Уровень защиты IP IP40
Вносимые потери, макс. 1,5 дБ 1,5 дБ 1,5 дБ 1,5 дБ 1,5 дБ Рабочая температура -40~+65°C
Вносимые потери WOW 0,15 дБ 0,3 дБ 0,3 дБ 0,3 дБ 0,3 дБ Температура хранения -50~+70°C
Изоляция 55 дБ
