1-канальное высокочастотное вращающееся контактное кольцо с пиковой мощностью 1500 Вт и диапазоном частот 18 ГГц

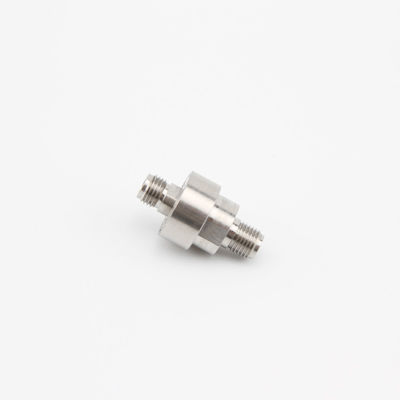

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range

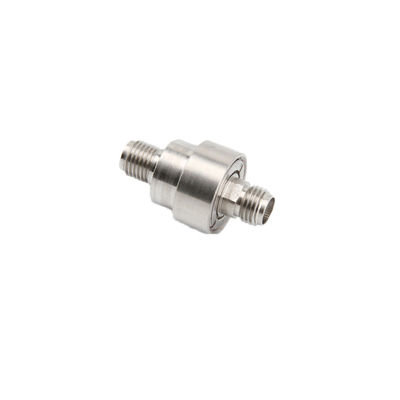

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
Место происхождения Китай
Фирменное наименование JINPAT
Сертификация ISO/CE/RoHS/UL
Номер модели LPHF-01A
Количество мин заказа 10 шт.
Цена negotiable
Упаковывая детали Стандарт/по запросу
Время доставки 2 недели ARO
Условия оплаты TT/CC/Paypal
Поставка способности 50K блоки/неделя
Подробная информация о продукте
Номер канала 1 Диапазон частот DC к 18GHz
Пиковая сила, максимальная 1500 Вт
Выделить

вращая кольцо выскальзывания

,

миниатюра через кольцо выскальзывания скважины

,

1 кольцо выскальзывания HF канала роторное
Характер продукции
1-канальное ВЧ-скользящее контактное кольцо 1500 Вт 18 ГГц
Описание ВЧ-скользящего контактного кольца
ВЧ-поворотные соединения предназначены для устройств непрерывного вращения, передающих высокочастотные и высокоскоростные сигналы от стационарных к вращающимся компонентам. Эти скользящие контактные кольца имеют компактную структуру для легкой интеграции в различные устройства, с надежной производительностью и отличной эффективностью экранирования.
ВЧ коаксиальные разъемы обеспечивают дополнительные возможности обработки сигналов, включая фильтрацию, фазовую модуляцию, частотное смешивание, затухание и детектирование. Обладая низким КСВН и минимальными потерями сигнала, эти компоненты отвечают строгим требованиям систем вооружения и прецизионных измерительных приборов.
Технические характеристики
Канал 1
Диапазон частот от постоянного тока до 18 ГГц
КСВН, макс. 1.20 при 0–6 ГГц; 1.25 при 6–12 ГГц; 1.35 при 12–18 ГГц
Изменение КСВН 0.03
Вносимые потери 0.25 дБ при 0–6 ГГц; 0.35 дБ при 6–12 ГГц; 0.50 дБ при 12–18 ГГц
Изменение вносимых потерь 0.04 дБ
Фаза, макс. 1°
Пиковая мощность, макс. 1500 Вт
Средняя мощность, макс. 200 Вт при 1 ГГц; 30 Вт при 18 ГГц
Рабочая скорость, макс. 100 об/мин
Тип разъема SMA Female (50Ω)
Контактный материал Бериллиевая медь
Материал разъема Нержавеющая сталь
Осевая нагрузка торцевой поверхности, макс. ±2Н
Радиальная нагрузка торцевой поверхности, макс. ±2Н
Пусковой момент 0.5 Нсм, макс.
Рабочий момент 1 Нсм, макс.
Вес 10 г
Рабочая температура -40~+70℃
Влажность 85%
Степень защиты IP40
Срок службы 0.5 миллиона оборотов
Габаритный чертеж
1-канальное высокочастотное вращающееся контактное кольцо с пиковой мощностью 1500 Вт и диапазоном частот 18 ГГц 0
Габаритный чертеж - LPHF-01A

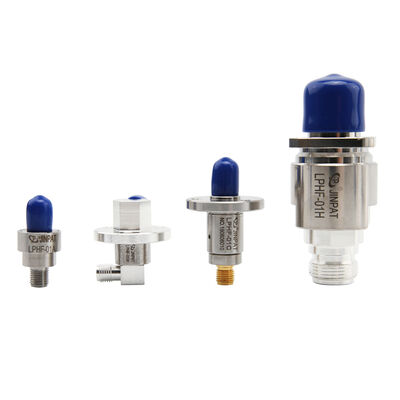

Отображение продукта
1-канальное высокочастотное вращающееся контактное кольцо с пиковой мощностью 1500 Вт и диапазоном частот 18 ГГц 1
Отображение продукта - LPHF-01A
